Qualitätssicherung durch doppelte Höhenmessung

Steigende Qualitätsanforderungen an Präzisionsteile stellen die einfache Höhenmessung der vollautomatischen optischen Qualitätsprüfung vor besondere Herausforderungen. Insbesondere bei der präzisen Ermittlung der Maß-, Form- und Lagetoleranzen genügt häufig eine einfache Messung im klassischen Durchlichtverfahren nicht mehr für die Überprüfung der geforderten Qualität.

Um solch hohen Anforderungen gerecht zu werden, hat NELA das Konzept der doppelten Höhenmessung entwickelt. Dabei werden zwei Höhenmess-Sensoren so über Kreuz angeordnet, dass jedes Prüfteil aus zwei verschiedenen Winkeln aufgenommen wird. So wird unter anderem eine Überprüfung der Teilehöhe sowie ein möglicher Teilplan- oder Teilrundschlag anhand mehrerer Punkte in zwei Projektionsebenen ermöglicht.

Ein weiteres Anwendungsgebiet der doppelten Höhenmessung sind unter anderem Teile mit Nuten, Einschnitten und Fasen, da eine Überprüfung der genannten Merkmale durch mehrere Sichtwinkel sichergestellt werden kann. Höchste Präzision der Messungen gewährleistet der Einsatz zweier telezentrischer Objektive gepaart mit zwei telezentrischen Hintergrundlichtern.

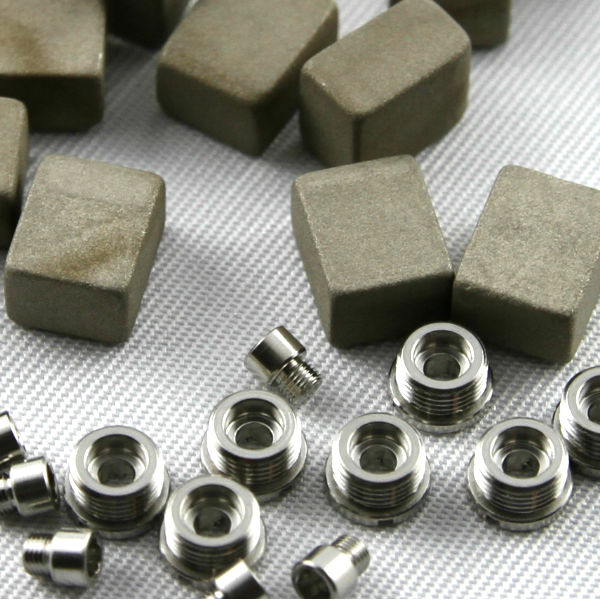

Auch bei der Außengewindeprüfung hat sich die Methode bestens bewährt. Ein weiteres Anwendungsgebiet ist die Konturprüfung nicht rotationssymmetrischer Teile, da hier bei einer einfachen Höhenmessung die Gefahr besteht, dass bestimmte teilspezifische Merkmale in nur einer Kameraprojektion nicht abgebildet werden.

Die doppelte Höhenmessung kann des Weiteren bei Bauteilen sinnvoll sein, bei denen die exakte Höhe nicht das ausschlaggebende Qualitätsmerkmal ist, wohl aber der Innen- bzw. Außendurchmesser. Darunter fallen zylindrische Bauteile die stehend vermessen werden, wie z.B. Rohrabschnitte. Weisen diese Ungleichheiten in der Höhe auf, dann kommt es durch die dadurch entstehende Neigung der Teile auf dem Glasteller zu veränderten Messergebnissen beim Innen- und Außendurchmesser und dadurch zu erhöhtem Pseudoausschuss. Durch die doppelte Höhenmessung kann anhand zweier Schattenbilder die Neigung berechnet und bei der Messung des Innen- bzw. Außendurchmesssers entsprechend kompensiert werden. Die hohe Genauigkeit der Maßhaltigkeitsprüfung führt damit zu einer deutlichen Reduzierung des Pseudoausschusses.

Die doppelte Höhenmessung wird, je nach Kundenanforderung, für jedes Prüfteil und dessen spezifische Merkmale individuell konfiguriert. Sprechen Sie uns an, unser Vertriebsteam berät Sie gerne und bietet die für Sie passende Lösung an!
